SiC belegg Graphite Barrel Suceptor
Rask Detail:
1. Andre navn: Epitaksial ovn grafittfat, SiC-belagt waferbrett, wafersusceptor-fattype, grafittsusceptor
2. Bruksområde: For epitaksial vekstprosess for wafer
3. Kjerneparametere: Homogeniteten til gassstrømningsfeltet og det termiske feltet i reaksjonskammeret kan optimaliseres ved å bruke isostatisk trykk med høy renhet grafittmatrise kombinert med kjemisk dampavsetning (CVD) SiC-beleggteknologi med temperaturbestandighet på 1600 ℃, varmeledningsevne på 300 W/m·K og renhet ≥99.9995 %, og defekttettheten i det epitaksiale laget kan optimaliseres.
betydelig redusert.
Tekniske beskrivelser
SiC-beleggets grafittwafer-epitaksi-sylindermottaker er kjerneforbruksmaterialet for epitaksialt vekstutstyr for Si, og designet kombinerer den høye varmeledningsevnen til grafitt med den ekstreme korrosjonsmotstanden til SiC-belegg. Substratet er en Sigley-grafitt med høy renhet (renhet ≥99.9995 %) dannet ved en isostatisk presseprosess. Det 50 μm tette β-SiC-belegget ble avsatt på overflaten ved hjelp av CVD-prosessen. Det blokkerer effektivt frigjøring av urenheter fra grafittmatrisen ved høy temperatur (1200–1800 ℃) og aggressive gasser (som SiH₂).4, C3H8, og H2), avoiding wafer contamination. Barrel design (for 4/6/8 inch equipment) By optimizing the airflow path and thermal field distribution, the thickness uniformity of the epitaxial layer is controlled within ±1.5%, and the defect density is reduced to < 0.05cm-2. In addition, the thermal expansion coefficient of SiC coating and graphite matrix is highly matched (4.5×10-6/K mot 4.8 × 10-6/K), noe som unngår sprekkdannelser i belegget eller partikkelavskalling forårsaket av høy temperaturbelastning, og sikrer langsiktig stabil drift av utstyret. Komponenten har blitt brukt i wafer-epitaksiproduksjonslinjen til de ledende halvlederprodusentene i Kina, epitaksikostnadene i én ovn har blitt redusert med 40 %, og enhetsutbyttet har blitt økt til 98 %.
Fattype susceptor sammenlignet med pannekake susceptor
| Character | Løpetype mottaker | Pannekakemottaker |
| Temperaturens enhetlighet | Litt lavere ensartethet på grunn av vertikal luftstrøm og strålingssymmetri (kompleks temperaturkompensasjon kreves). | Den termiske feltsymmetrien er høy, og temperaturjevnheten i planet er bedre. |
| Gassflyteffektivitet | Luftstrømmen spiralerer langs tønneveggen, og kantwafere etses/avsettes lett. | Strømningen er vinkelrett på waferoverflaten, og strømning og retning er enkelt å kontrollere. |
| Kapasitet og kostnad | Høy gjennomstrømning, egnet for masseproduksjon (høyt antall wafere per tidsenhet). | Lav gjennomstrømning, egnet for FoU/småserieproduksjon. |
| Vedlikeholdskompleksitet | Strukturen er kompleks, og rengjøring og utskifting tar lang tid. | Åpen design, enkelt vedlikehold. |
Spesifikasjoner
| Grunnleggende fysiske egenskaper til CVD SiC-belegg | |
| Eiendom | Typisk verdi |

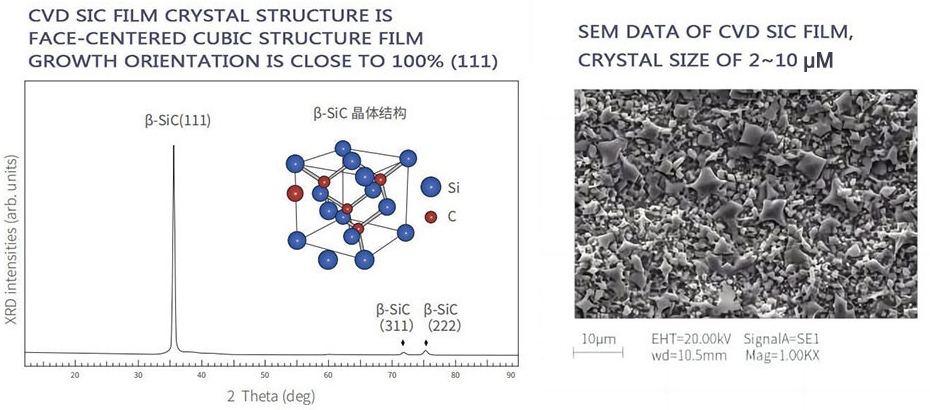

| Krystallstruktur | FCC β-fase polykrystallinsk, hovedsakelig (111)-orientert |
| Tetthet | 3.21 g / cm³ |
| Hardhet | 2500 Vickers hardhet (500 g belastning) |
| Korn størrelse | 2 ~ 10μm |
| Kjemisk renhet | 99.99995% |
| Varmekapasitet | 640 J·kg-1·K-1 |
| Sublimeringstemperatur | 2700 ℃ |
| Fleksibilitetsstyrke | 415 MPa RT 4-punkts |
| Youngs Modulus | 430 Gpa 4pt bøy, 1300 ℃ |
| Termisk ledningsevne | 300W·m-1·K-1 |
| Termisk ekspansjon (CTE) | 4.5 × 10-6K-1 |
Applikasjoner
Brukes til silisiumepitaksi/CVD-prosess.
Mest brukt i tradisjonelle LPE- eller CVD-enheter (som tidlige Aixtron-systemer).
Konkurransefordel
Motstand mot ekstreme korrosjonsmiljøer: β-SiC-belegg er motstandsdyktig mot plasmaerosjon og oksidasjon, og levetiden er 5 ganger lengre enn for ubelagt grafitt.
Presis termisk feltkontroll: tønnestruktur reduserer turbulens, varmeledningsevnen tilpasser seg underlaget og unngår termisk stressfeil.
Null forurensningsrisiko: substrat og belegg med ultrahøy renhet, innhold av metallurenheter (Fe, Al) < 0.1 ppm.
Hele prosesstjeneste: støttematrisebehandling, beleggavsetning, ytelsestest, levering på ett sted.
